治理辦法 Governance measures

餐廚垃圾及其泔水當前的表觀問題是空氣有毒有害氣體、VOC氣體、惡臭氣體的污染，要治理的關鍵問題是消除惡臭和降解有毒有害氣體、VOC氣體，治理的關鍵困難是污染氣體難以有組織收集，廢氣源24小時不間斷持續揮發積累， 通過微生物代謝技術，直接代謝降解空氣污染，確?？諝赓|(zhì)量達到無組織排放的標準，從而實現對空氣污染可持續的治理，是本工程的整體設計思路。為實現對空氣污染的持續治理，首先必須控制污染源，因此本項目需在污染源頭設計飽和霧化治污解毒除臭系統進行處理，大幅降低廢氣分子進入空氣的污染總量。基于餐廚垃圾處理項目的實際運行情況，和污染氣體擴散積累的特點，建立高效的治理體系，提高空氣污染的治理效率和效果。

高壓霧化除臭系統 High pressure deodorization

  高壓霧化除臭系統對空氣中污染物進行高效的降解，大量減少污染源廢氣進入空氣中，在確保廢氣污染上進行源頭控制。系統主要是由智能霧化泵房及管線噴頭構成，通過在污染源周邊布上霧化噴頭，通過智能泵站按時定量的提供治污解毒除臭劑，通過管道及噴頭，對污染源進行持續的定時定量的飽和霧化除臭。

智能霧化除臭系統智能化工作，自動將微生物制劑與凈化后的自來水按預設比例均勻混合，由高壓柱塞泵將混合液加壓至5-7MPa（50-70Kg/cm2），再通過高壓水管傳送至噴嘴，經噴嘴霧化后以5-15μm的粒徑噴灑。含有微生物制劑的水霧與惡臭氣體接觸后快速將惡臭氣體分解成CO2、水、鹽類化合物，從而實現對惡臭氣體的凈化治理。

智能霧化除臭系統還具有對工作壓力、環境溫度、噴霧流量、臭氣濃度等參數的自動監測、記錄、反饋、控制功能，系統允許長期無人值守工作。

除臭治理設計 Deodorization treatment

本方案重點解決卸料區、輕重物質間、預處理車間、油水分離車間等4個區域的空氣治理。4個區域治理的區域分別如下：

卸料區、輕重物質間、預處理車間、油水分離車間等4個區域空氣治理，共需要約116個霧化噴頭，4個區域工作時間不同，基于以下因素，建議采用1套DZJCZ-18智能飽和霧化治污解毒除臭系統。

•

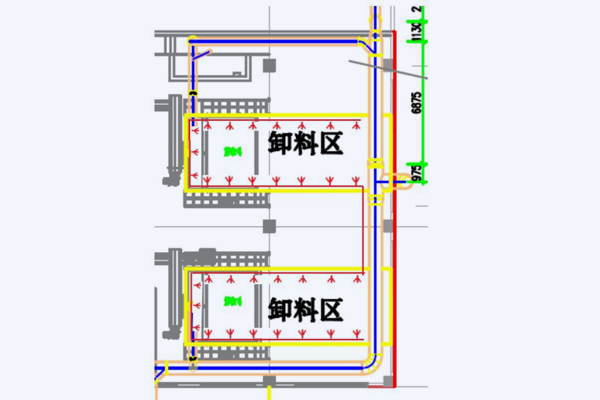

  卸料區

  卸料區為兩個相對封閉的區域，區域尺寸約為5×10米，面積約50平米， 在區域兩側和接收斗前方布設管線和霧化噴頭，卸料區圖紙示意如圖所示。

  噴頭設置，每1.5米設置1個霧化噴頭，每個卸料區設置約17個，兩個卸料區共需要34個霧化噴頭（根據實際情況可能數量會有變化）。

•

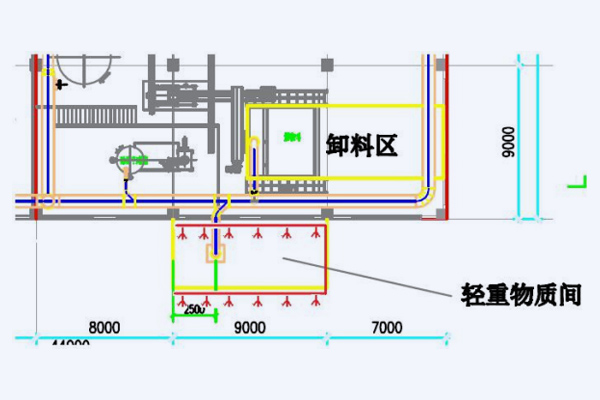

  輕重物質間

  輕重物質間為長方形區域，區域尺寸約為4×9米，面積約36平米，在區域內測和輕重物質間前方布設管線和霧化噴頭，卸料區圖紙示意如圖。

  噴頭設置，每1.5米設置1個霧化噴頭，整個區域設置約14個霧化噴頭（根據實際情況可能數量會有變化）。

•

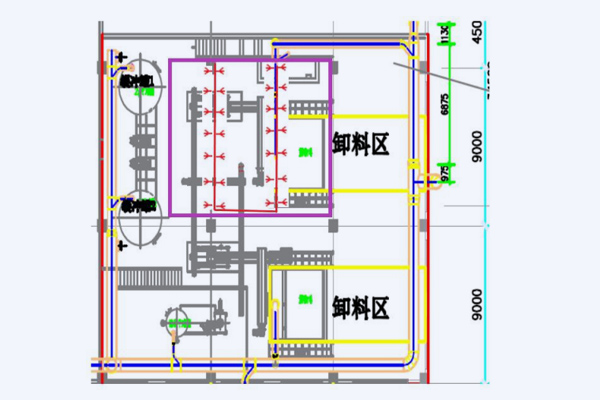

  預處理車間

  預處理車間，為長方形區域，區域尺寸約為10×12米，面積約120平米， 在區域中間均勻布設2條管線和雙向霧化噴頭，預處理車間圖紙示意如圖。

  噴頭設置，每2米設置1對霧化噴頭，整個區域設置12對共24個霧化噴頭（根據實際情況可能數量會有變化）。

•

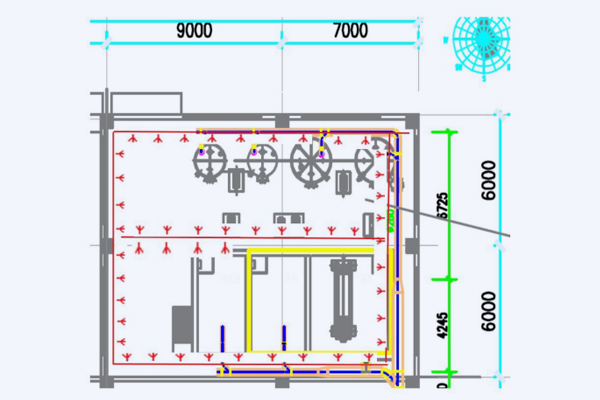

  油水分離車間

  油水分離車間為長方形區域，區域尺寸約為12×16米，面積約192平米，在區域四周和中間布設管線和霧化噴頭，油水分離車間圖紙示意如圖。

  噴頭設置，墻壁四周每2米設置1個單向霧化噴頭，需要28個霧化噴頭； 中心拉一條管線，每2米設置1對雙向霧化噴頭，需要8對16個噴頭。整個區域共44個霧化噴頭（根據實際情況可能數量會有變化）。

行業標準和規范 Industry standards and specifications

◆《關于實行城市生活垃圾處理收費制度促進垃圾處理產業化的通知》

◆《中華人民共和國環境保護法》

◆《城市生活垃圾處理及污染防治技術政策》（建成[2000]120號）

◆《建設項目環境保護設計規定》[（87）國環字第002號文]

◆《建設項目（工程）勞動安全衛生監察規定》

◆《城市環境衛生專用設備》（CJ/T29-91）

◆《惡臭污染物排放標準》（GB1455-93）

◆《城市垃圾產生源分類及垃圾排放標準》(CJ/T3033-1996)

◆《城市生活垃圾采樣和物理分析方法》(CJ/T3039-1995)

◆《生活垃圾除臭劑技術要求》（CJ-T 516-2017）

◆《國家計委、建設部、國家環?？偩株P(guān)于推進城市污水、垃圾處理產業化發展的意見》

電氣設計 electrical design

電氣設計依據參照《民用建設電氣設計規范》（JGJ/T16-1992）、《低壓配電設計規范》（GB50054-1995）。本工程電氣設計范圍為臭氣處理系統內全部供配電，包括所有用電設備的供電及控制。

電力與照明線的敷設方式

動力線、信號線將按照有關《低壓配電裝置及線路設計規范》（GB50054-92）和現場實際情況，進行敷設安裝施工。

自動控制裝置滿足的條件

(1)電氣設備和系統符合中國國家標準和規范、國際電工技術委員會標準（IEC）；

(2)控制裝置適合業主提供電源：380V±10%，50Hz±3%；

(3)配套的各臺電機滿足拖動設備的負載特性；

(4)電動機采用質優品牌的電機，其絕緣等級為 F 級。防護等級不低于戶外IP65，戶內 IP54；

(5)主體設備配有成套電氣傳動設備、儀器儀表、檢測元件、電控設備以及相應的電力、控制、信號電纜；

(6)所有儀表的測量性能（精度、靈敏度、量程等）可滿足工藝測量和控制的要求；

(7)系統設計自動化程度高，安全性好，操作方便的特點。

(8)實現對所有設備和控制，系統設備保證達到無人在場條件下能全自動運行和控制。
